Nissan Teana › Бортжурнал › Проектор на лобовое стекло своими руками

Ну ребята, кажется я нашел бесплатный проектор на лобовое стекло.
Или почти бесплатный, максимум 10$ вместо 40-100$, в зависимости от опций.
Я очень долго выбирал себе проектор, сравнивал записи в YouTube-е пока не наткнулся на целый ряд интерестных видео.
У кого есть смартфоны, берем в руки и скачиваем:
В iPhone
1. Sygic GPS
2. HUDWAY
3. SpeedTracker

В Android
Vision HUD

Или просто забейте в поисковик “HUD” и качаем.
По описанию работает так же как и проектор, только с смартфона.
К сожалению моя машина в ремонте и я не смогу попробовать.
Возможно вам будет в пользу.

Тема: HUD – Проекция на лобовое стекло

Опции темы
Отображение
  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

HUD – Проекция на лобовое стекло

Никто не думал о проецировании информации на лобовое стекло.
В принципе можно выводить все что угодно.

Но вот главный вопрос – Чем?
В инете нашел вот такие устройства
http://www.carax.ru/HUD
Думаю что большая часть цены тут занимает контроллер общения с OBD.
А сам излучающий элемент стоит не дорого.

Как вариант использовать лазерный диод и инверсный LCD

Если ошибся разделом, перенесите.

Последний раз редактировалось nevsky; 21.01.2010 в 00:42 .

Re: HUD – Проекция на лобовое стекло

Обсуждалось не однократно, были варианты. баян!

Re: HUD – Проекция на лобовое стекло

Re: HUD – Проекция на лобовое стекло

точно не помню, надо поиском пошарить, ну вот типа такого, но писалось ещё и обсуждалось интересующимися

Re: HUD – Проекция на лобовое стекло

Идея, конечно же не нова и посещала многих.
Вопрос “Чем” – получает все больше ответов за все меньшие деньги. Логичнее всего использовать проектор. Типа такого: http://www.chinavasion.com/product_i. d-slim-design/
Несмотря на скромные заявленные 30лк, освещенности должно в принципе хватить даже днем.

Более сложным моментом представляется лобовое стекло в качестве экрана.
Проблема 1 – дублирование: Лобовое стекла как правило – триплекс, да зачастую еще и атермальный. В итоге мы получаем 4 – 5 поверхностей, каждая из которых будет отражать изображение. В итоге – размытое, многократно дублированное изображение.

Проблема 2 – искажение: поверхность стекла изогнутая и получаемое изображение будет больше напоминать комнату смеха.

В качестве варианта решения этих проблем можно предложить размещение проектора на уровне глаз, например в подголовнике, но тогда не удастся сделать четким все изображение – либо верх, либо низ будут не в фокусе.

Вторым вариантом решения является использование поляризационной пленки в качестве экрана, который можно наклеить в нижней части лобового стекла. Его придется сориентировать таким образом, чтобы направление поляризации оказалось перпендикулярным к внешнему поляризатору матрицы проектора.
В итоге получаем четкое, но искаженное изображение.

Подитожим – размер гимора превышает возможное удобство от использования проекции на лобовое стекло. Собственно наверно поэтому я так и не нашел ни одной законченно самодельной реализации.

Как сделать проектор своими руками?

Просмотр кинофильмов дома на большом экране – это весьма распространенное желание. Но его реализация для большинства мечтателей ощутимо дорога. Иначе они просто купили бы либо проектор, либо телевизор. Но тем, кто разбирается в устройстве электроприборов, вполне по силам самостоятельно изготовить проекционное устройство для домашнего кинотеатра. Об этом и пойдет речь далее.

Немного теории

Для начала посмотрим на схему правильного проектора. Очевидно, что сделать такое устройство сможет не каждый. Хотя бы потому, что потребуется несколько точных и качественных оптических деталей заводского изготовления:

От них будет зависеть равномерность распределения света на экране. В объектив свет должен входить под правильным углом. При незнании оптических характеристик объектива и линз все расстояния можно определить опытным путем.

  1. плата источника питания светодиода;
  2. светодиод 100 Вт (преимущество имеет источник света с минимальными размерами);
  3. плата источника питания вентиляторов;
  4. плата управления вентиляторами;
  5. промежуточная линза;
  6. выходной объектив;
  7. пульт управления гаджетом через Wi-Fi;
  8. две промежуточные линзы Френеля;
  9. жидкокристаллическая матрица от гаджета.

Светодиод, смонтированный на радиаторе Монтаж радиатора в корпусе Демонстрация эффективности линзы Френеля.
Промежуточная линза размещается между светодиодом и линзой Френеля для того, чтобы уменьшить потери света Вторая линза Френеля накладывается на жидкокристаллическую матрицу для согласования светового потока с объективом Пояснения относительно искажения проекции изображения на экране

Еще статьи:  Как вести себя на работе чтобы тебя уважали?

Проекционный дисплей

Панель приборов это хорошо, но когда дополнительно выводится информация на стекло еще лучше. Расскажем о назначении проекционного дисплея, его разновидности, характеристики, стоимость и видео.

Содержание статьи:

  • Основное назначение
  • Штатный
  • Мобильный
  • Проекция из смартфона
  • Стоимость аппаратуры
  • Видео

Все больше становится популярным проекционный дисплей, по-другому его еще называют HUD или Head-Up Display. Большим преимуществом такой технологии считается безопасность движения и комфорт управления.

Главным назначением является проекция на ветровое стекло автомобиля актуальной информации с панели приборов. Изображение рассчитано таким образом по высоте, чтоб не отвлекая внимание от дороги иметь понятие о состоянии автомобиля и скорости.

Немного предыстории

Впервые подобная технология начала использоваться в авиации, а вот в автомобильную промышленность проекционный дисплей попал только в 1988 году компанией General Motors. Через 10 лет компания GM впервые внедрила эту технологию с цветным дисплеем.

Начиная с 2003 года, проекционный дисплей появился в автомобилях компании BMW. Нынче, система проекции используется во многих автомобилях премиум класса. С каждым годом технология становится дешевле, а значит доступней на автомобилях других бюджетных классов.

Штатный проекционный дисплей

Название говорит само за себя, при покупке автомобиля он предлагается как опциональный. По конструкции система включает в себя проекционный дисплей, проектор и систему управлением проекцией.

Чтоб сформировать изображение производители используют проектор высокой контрастности и насыщенности цветов. Собрав совокупно параметры от разных измерителей автомобиля:

  • датчиков двигателя;
  • навигационная система;
  • система ночного виденья;
  • адаптивный круиз-контроль;
  • распознавания знаков и другие.

В состав проекционного дисплея входят зеркала и линзы, которые фокусируют изображение на ветровое стекло. Так же есть функция подстройки положения дисплея под каждого водителя. Как правило, проекционный дисплей располагается в углублении на панели приборов.

Благодаря проекционному дисплею, водитель получает виртуальное изображение, что позволяет сконцентрировать внимание на дороге. Распознают два вида экрана. Зачастую самым распространенным можно считать специальную, прозрачную пленку, которая клеится на лобовое стекло. Она препятствует рассеиванию изображения при разных погодных условиях. На машинах марки Mini производитель применяет прозрачный экран вместо пленки.

В зависимости от производителя проекционного дисплея и систем, которые он использует, проектироваться может:

  • дублирование разных датчиков панели приборов;
  • сигнал об автомобиле в мертвой зоне;
  • наличие пешеходов на обочине в темное время;
  • скорость автомобиля;
  • обороты двигателя с тахометра;
  • показатели с навигационной системы;
  • сигнал о разных дорожных знаках.

Так как технологии развиваются, и автомобили добавляются все новыми и новыми системами, на проекционный дисплей выводятся новые данные. Определенного списка выводимой информации нет.

Мобильный проекционный дисплей

Самыми распространенными считаются приборы компании Garmin. Устанавливается непосредственно на торпеду. Вторым производителем считается Pioneer, по инструкции она крепится на солнцезащитный козырек. В этом случае видеосигнал поступает на проектор через смартфон по Bluetooth или USB кабелю.

Сразу стоит учесть, что функциональный набор мобильного проекционного дисплея в разы меньше, чем штатного. Чаще всего в мобильный прибор включает показатели системы навигации, скорость автомобиля, но для этого нужен смартфон и установленное на него специальное программное обеспечение.

Благодаря бортовому компьютеру, на проекционный дисплей может выводиться информация с различных датчиков панели приборов. Встроенная инфракрасная камера позволит реализовать жесткое управление проекционным дисплеем с дополнительного пульта управления.

Проекционный дисплей из смартфона

Самым простым из способов реализации проекционного дисплея можно сделать из обычного смартфона. В основе такого будет лежать специальная программа, с помощью которой выводится определенная информация на экран смартфона.

Сам же смартфон располагается на панели приборов, изображение с дисплея смартфона проектируется (отображается) на лобовое стекло, тем самым показывая водителю нужную информацию.

Программа искажает изображение в зеркальном виде так, чтоб на стекле была правильная, читабельная информация. Но все же заменить стационарный не один из выше наведенных дисплеев, не сможет.

Цена дисплея

Стоимость штатного дисплея будет зависеть от производителя, в среднем его цена как опции будет составлять от 500 евро. Если взять за основу мобильный проекционный дисплей компании Garmin, то его цена колеблется от 200 евро. Самый дешевый и простой способ это использование смартфона, достаточно купить специальную подставку за пару тысяч рублей и установить возле ветрового стекла и добавить свой смартфон.

Стоит отметить, что технология проекционного дисплея только на ветровое стекло только начинает развиваться. Считается, что в будущем система Head-Up Display будет выводить на лобовое стекло полностью всю необходимую информацию, в том числе изображении с боковых зеркал заднего вида.

Видео принципа работы проекционного дисплея:

Обзор проектора на лобовое стекло с функцией навигации, новинки, облегчающие жизнь

Автор статьи: Богдан Денисов

Журналист, администратор сети онлайн-сайтов «Медицинские факты», автор множества статей об экономии для сайта «Экономим24».

Закончил журналистский факультет Киевского национального университета им. Т. Шевченко (КНУ) в 2013 году.

Еще статьи:  Формирование благоприятного психологического климата

31.03.2017 Комментариев пока нет. Будь первым! 13,658 Просмотры

В последнее время на рынке появились совершенно новый вид автомобильных гаджетов: навигаторы с проектором информации, отображающим данные на лобовое стекло. Ранее подобное устройство можно было увидеть лишь в очень дорогих автомобилях, они были заранее встроены производителем, но в последнее время ситуация изменилась

Характеристики и типовая комплектация навигатора с проекцией

Фирмы, производящие навигаторы, стали выпускать устройства, которые можно установить в любой автомобиль своими руками. В странах Европы подобная система навигации широко распространена и не вызывает удивления, в то время как для российского потребителя устройства такого формата являются диковинкой и лишь набирают популярность среди водителей.

HUD-устройства (от англ. «Head up display» в буквальном переводе «дисплей поднятой головы») – это больше, чем просто навигатор. Они позволяют водителю не только отслеживать маршрут, но и следить за состоянием автомобиля в целом.

Современные модели последнего поколения способны проецировать на экран следующую полезную информацию:

  • скорость;
  • расход топлива;
  • состояние охлаждающей системы;
  • километраж;
  • количество оборотов;
  • показания тахометра.

И это далеко не все. Нужную информацию водитель может самостоятельно задать в настройках. Большим плюсом проекции всех этих данных на лобовом стекле является то, что водителю не нужно переключать свое внимание между несколькими источниками информации. Это в значительной степени повышает безопасность движения.

Факт! Первые навигационные устройства с проекцией на лобовое стекло появились в 90-х годах, и долгое время применялись лишь в военных целях. Впервые использование данной технологии для простых потребителей стало доступным в автомобилях фирмы BMW.

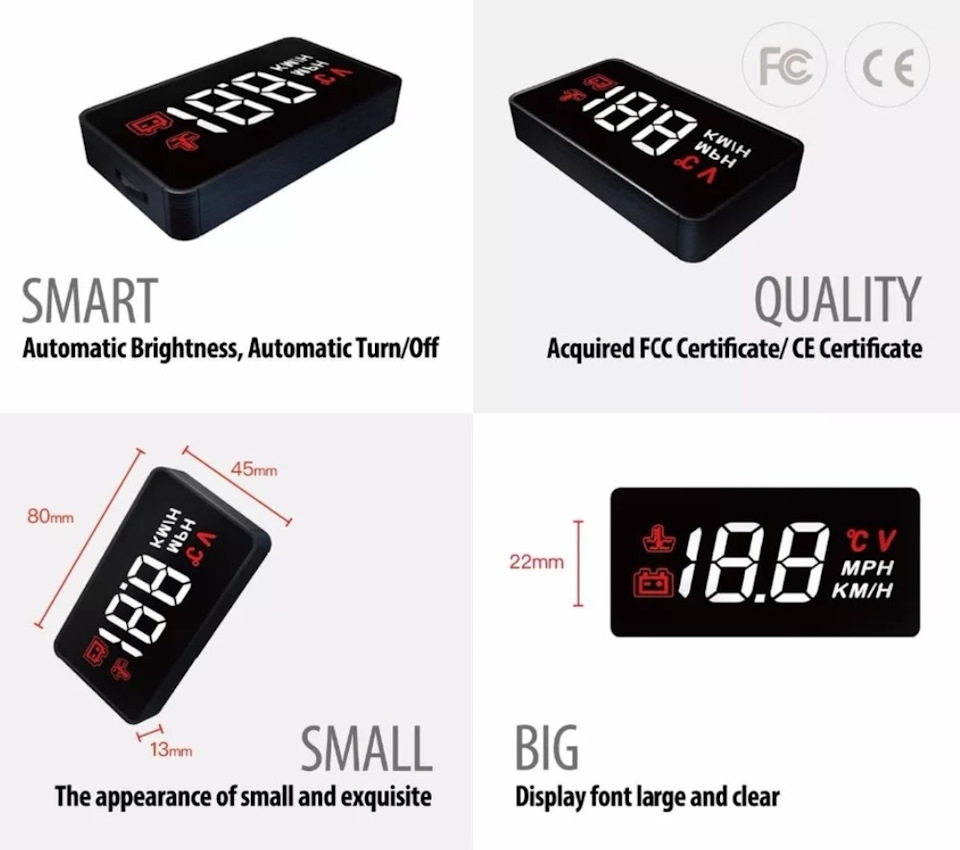

Сам навигатор представляет собой небольшое устройство размером с пейджер.

Большинство производителей поставляет продукт на прилавки в стандартном комплекте. В него, как правило, входят следующие компоненты:

  1. Само навигационное устройство.
  2. Крепежные элементы для надежной фиксации гаджета на приборной панели.
  3. Светодиодный дисплей повышенной яркости.
  4. Специальная пленка, проявляющая изображение, которую закрепляют на лобовом стекле.

По всем показателям устройство подобного класса считаются заслуженным лидером среди автомобильных гаджетов.

Интересно! Цветная картинка, проецирующаяся на стекло, появилась лишь в 2001 году. До этого изображение было монохромным.

Классификация автомобильных проекторов

Способов классификации проекторов на лобовое стекло с встроенным навигатором может быть несколько. И одним из них является классификация по типу подключения. При подобном разделении можно выделить следующие группы:

  1. Подключение к прикуривателю. Самый простой способ подключения гаджета, который можно без опасений произвести самостоятельно. Оптимально подходит для новых автомобилей, находящихся на гарантии, поскольку не происходит нарушения системы бортового компьютера.
  2. С помощью диагностического порта.
  3. Подключение к бортовой системе автомобиля.

Альтернативной и не менее полноценной классификацией является разделение устройств в группы по функциональности.

Мультимедийный проектор

Относительно новая группа проекторов. Устройства данного вида не только способны выводить визуальную информацию на стекло, но и могут издавать звуковые сигналы, предупреждающие о том, что состояние автомобиля вышло за рамки нормы.

Проектор скорости

Устройства данного типа служат для того, чтобы отслеживать показатели спидометра. В настройках можно задать максимально допустимую скорость, и тогда при нарушении скоростного режима, проектор оповестит не только визуальным сигналом, но и звуковым. Проекторы данного класса подключают непосредственно к бортовому компьютеру.

Еще одной разновидностью проектора скорости являются устройства, оснащенные GPS антенной. Такие гаджеты подключаются к бортовому компьютеру при помощи Bluetooth. Использование в подключении беспроводной связи делает их доступными для использования в автомобилях, подлежащим гарантийному обслуживанию.

Факт! Проекторы скорости выводят и отслеживают информацию о состоянии автомобиля в целом, например, данные о напряжении в сети.

Проектор-навигатор

Наиболее совершенный класс автомобильных проекторов. Помимо всей прочей информации, которую передают устройства других категорий, навигационные проекторы отображают информацию о передвижении авто. Дополнительным плюсом данной категории можно назвать их способность воспроизводить мультимедийные файлы, например, музыку или даже фото и видео.

Также возможно проводить классификацию исходя из фирмы производителя. Несмотря на то, что устройства данного типа еще только начинают завоевывать рынок, выбор бренда велик. Из крупных выделяют следующие фирмы:

Признание владельцев заработали и другие, менее известные производители.

Для справки! Компания Toyota заявила о своем намерении выпустить собственный 3D-проектор для лобового стекла. Такое устройство позволит отслеживать не только данные о своем автомобиле, но и наглядно видеть все прочие машины, участвующие в движении.

Установка автомобильного проектора

Для многих автолюбителей нет ничего сложного в том, чтобы установить проектор. В частности, это касается тех моделей, которые устанавливают в прикуриватель или же в диагностический порт. Все, что потребуется, это правильно в разъемы вставить кабеля, а сам проектор надежно установить на панели напротив лобового стекла.

После того, как устройство подключено и крепко установлено, можно клеить специальную пленку на лобовое стекло. Для этого поверхность следует тщательно очистить и обезжирить. После чего саму пленку накладывают на влажную стеклянную поверхность.

Важно! Чтобы проецируемая картинка была качественной, стекло, на котором закрепляется пленка, должно быть без каких-либо повреждений.

Производить установку гаджетов с подключением в бортовой компьютер самостоятельно не рекомендуется.

Еще статьи:  Установленная оперативная память

На данном этапе развития техники автомобильные проекторы достаточно дороги и потому не особо популярны. Но при этом имеют большое будущее. Пройдет совсем немного времени, выйдут новые гаджеты, и тогда проекторы прочно займут свое место во многих автомобилях.

roboforum.ru

Технический форум по робототехнике.

  • Список форумовОбщие вопросыОбо всём
  • Изменить размер шрифта
  • Версия для печати
  • Магазин
  • Правила
  • Wiki
  • FAQ
  • Регистрация
  • Вход

что за плёнка на лобовое стекло для проектора

что за плёнка на лобовое стекло для проектора

Myp » 23 сен 2010, 16:28

видали небось в концепткарах на лобовухе проектор рисует всякую информацию
и продаётся для авто всякие мелкие датчики с специальной плёнкой

смысл плёнки в том что она лепится на лобовуху изнутри перед водителем
сама плёнка прозрачная и практически не мешает обзору сквозь неё.
но так же она обладает волшебным свойством отражать свет падающий на неё с приборной панели
под плёнкой на приборной панели кладём проектор проецирующий скорость в цифрах
и наблюдаем на лобовом стекле прозрачные цифирки

так вот
так как я люблю всякие там волшебные плёночки.
может кто знает что это за плёночка такая и чо ваще как?

ато цена на такие фенечки безумная, ломает покупать чтобы попробовать что это такое.

Re: что за плёнка на лобовое стекло для проектора

Michael_K » 23 сен 2010, 16:35

Но обычно они не такие уж прозрачные


Re: что за плёнка на лобовое стекло для проектора

Myp » 23 сен 2010, 16:53

а цены то жуть какие ..
прям какието нанотехнологии, не иначе.

хочу в авто электрохромное стекло


нажал кнопачку и оно потемнело
придётся на майбах копить, не иначе.

Re: что за плёнка на лобовое стекло для проектора

Master » 23 сен 2010, 17:27

Re: что за плёнка на лобовое стекло для проектора

Redallex » 23 сен 2010, 18:51

Re: что за плёнка на лобовое стекло для проектора

Myp » 23 сен 2010, 21:28

в видеюшках на ютубе которые есть вобще не видно что какаята плёнка наклеена
так что видимо зависит от разных факторов

но цена на них нереальная, этож тупо кучка светодиодиков на CAN шине с наклейкой отражающей

Re: что за плёнка на лобовое стекло для проектора

SmorBoB » 23 сен 2010, 23:26

10% исходного луча);
2) прошедший сквозь стекло (имеет интенсивность

90% исходного луча).

В глаз водителя от одной и той же точки на стекле попадают два луча:
1) 90%-ный, прошедший сквозь стекло луч от ВНЕШНЕГО ОБЪЕКТА (на рисунке красным обозначен);
2) 10%-ный, отраженный луч от ВНУТРЕННЕГО ОБЪЕКТА – информационного экрана на торпеде (на рисунке зеленым обозначен).

Таким образом чтобы водитель на стекле мог видеть отраженное изображение экрана, экран просто должен светится более чем в 10 раз интенсивнее, чем “светятся” внешние объекты. Это при прозрачном стекле. В сумерки и ночью легко достижимо – видеть отраженный от лобового стекла LCD экран, а вот днем простой LCD экран, наверное, видно уже не будет. Тут-то, как вариант, можно приклеить, в месте “вывода” инфы на стекло, пленку, которая будет “смещать” соотношение отраженный/пропущенный в пользу отраженного света. Думаю что это может быть обычная тонировочная пленка.

Re: что за плёнка на лобовое стекло для проектора

Duhas » 24 сен 2010, 03:20

Re: что за плёнка на лобовое стекло для проектора

Master » 24 сен 2010, 09:36

Просто не нужно ставить LCD, нужно ставить 7-и сегментные индикаторы, тогда все будет нормально и безовсяких пленок.

Добавлено спустя 39 секунд:
Блин, не могу найти статью там где чижик использует индикатор без пленки и фотки приводит в дневное и ночное время.

Добавлено спустя 18 минут 47 секунд:
Вот тут хорошая статья про индикаторы на лобовом стекле, внизу есть про дифракционную решетку.
http://www.popmech.ru/article/5208-ekran-v-polneba/

Re: что за плёнка на лобовое стекло для проектора

Myp » 24 сен 2010, 11:17

тонировочная плёнка эт фигня, некрасиво смотреть на тёмную нашлёпку на стекле, мешает
красиво как в истребителях

Добавлено спустя 1 минуту 55 секунд:
кстати
на видео в ютубах народ ставит и ЖК дисплеи

Re: что за плёнка на лобовое стекло для проектора

Redallex » 28 сен 2010, 20:08

Re: что за плёнка на лобовое стекло для проектора

Myp » 29 сен 2010, 16:43

это да
когда мобильник звонит я вижу в стекло отражение дисплея загоревшегося
но оч слабо отражается.

пожалуй в автомагазине пойду потрогаю что там за плёночка, насколько она в жизни прозрачна.

Re: что за плёнка на лобовое стекло для проектора

Master » 30 сен 2010, 09:59

Еще статьи:  Как манипулировать манипулятором?

Re: что за плёнка на лобовое стекло для проектора

Myp » 30 сен 2010, 10:36

Re: что за плёнка на лобовое стекло для проектора

Master » 30 сен 2010, 13:30

Honda CR-V › Logbook › Проекция скорости на лобовое стекло

Всем доброго дня, вечера или утра.
Хочу оставить отзыв по использованию OBD проектора скорости на лобовое стекло.
Не претендую на последнюю инстанцию, может не правильно обозвал сей приборчик, Википедия дает такое определение : Проекция, проецирование в оптике и технике — процесс получения изображения на удалённом от оптического прибора экране методом геометрической проекции или синтезом изображения.

Само устройство нашел на просторах Aliexpress. Ссылку не оставляю, найти можно без труда.

Выбрал с минимальным набором функций и показаний, так как не люблю ничего лишнего перед глазами. В комплекте сам проектор, установочная площадка, пленка на лобовое стекло (для устранения двоения цифр на стекле) и инструкция на английском языке.

Прибор подключается к разъему OBD, размещается в районе лобового стекла. При включении зажигания показывает напряжение в сети, потом переключается на показания спидометра. На левом торце имеется кнопка, при нажатии выводятся показания вольтметра, температуры охлаждающей жидкости, скорости. Имеется звуковой ограничитель скорости, можно настроить до 180 км/ч. По окончании поездки, при выключении зажигания показывает пройденное расстояние в км. После чего отключается. Будет сажать АКБ зимой или нет не знаю. За неделю использования не заметил.

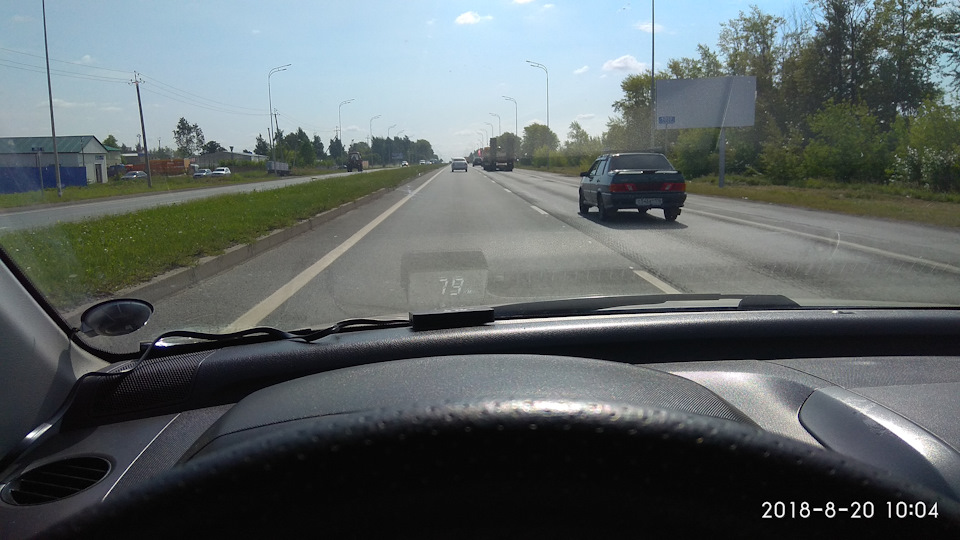

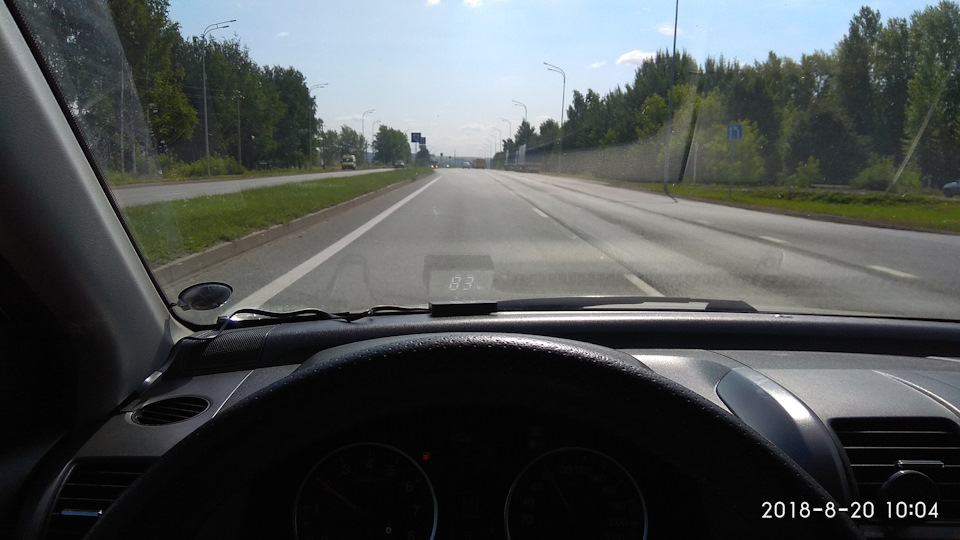

Цифры видно при любой освещенности, размер цифр примерно 25 мм, без пленки видно небольшое раздвоение (триплекс), но дискомфорта это не вызывает. Прикладывал пленку, действительно раздвоение пропадает, но и пропадает эффект голографии, опять же посторонний предмет на стекле ( каждому своё).

Показания скорости берутся с компьютера автомобиля, скорость показывает с небольшим превышением от фактической (фактическая скорость у меня с показания радара-детектора с GPS). Превышение составляет от 3 км/ч на скоростях до 90 и до 7 км/ч на скоростях за 120 км/ч. Одной из причин может быть размерность колес, у меня 235х60 r18.
После недельного использования могу сказать что со стекла считывать скорость удобнее чем со спидометра. К этому привыкаешь быстро. Так же при включении зажигания показывает напряжение в бортовой сети, считаю это плюсом. Ну и цена в пределах 1000 руб., а ощущения от использования как в авто премиум класса. Как недостаток могу отметить погрешность показаний, приходиться в уме вычитать погрешность (данный недостаток лично для меня, т.к. скорость стараюсь держать на грани допустимой).

Нужен вам данный прибор или нет, решайте для себя сами. Мне лично понравился и я установлю его себе стационарно (проводку за панель). Всем ровных дорог и исправных авто.

BMW X5 M ⚔️Серый Кардинал⚔️ › Logbook › ///М-11 Цветная проекция на лобовом стекле и принцип её работы.

Ещё в 2009 году приобретая автомобиль марки BMW X6 узнал о такой комплектации как проекция на лобовом. С первых же услышанных слов об этом допе, что он есть на автомобиле бы безумно рад, на протяжение многих лет остаюсь доволен проекцией.

Head-Up Display (HUD) — это светодиодный дисплей, который проецирует на лобовое стекло автомобиля показания приборов. Устройство размещается на приборной панели и состоит из двух частей:
— проектор (дисплей), его размер чуть больше пачки сигарет;
— специальная пленка, на которую проецируется необходимая информация.

Принцип работы проекции:

1. Проекция создана для того, чтобы предупредить водителя о превышении допустимых значений скорости и так далее. Водителю необходимо задать необходимые предельные параметры и при их превышении будет срабатывать сигнал предупреждения.
2. В автомобилях, оборудованных GPS навигаторами, кроме индикации показаний приборов, на лобовом стекле также может отображаться навигационная обстановка в сопровождении звуковых подсказок.
3. Для того чтобы не вызывать никакого дискомфорта и неудобства, устройства оборудованы специальными датчиками, которые изменяют яркость и четкость изображения в зависимости от освещения.

Nissan Teana › Logbook › Проектор на лобовое стекло своими руками

Ну ребята, кажется я нашел бесплатный проектор на лобовое стекло.
Или почти бесплатный, максимум 10$ вместо 40-100$, в зависимости от опций.
Я очень долго выбирал себе проектор, сравнивал записи в YouTube-е пока не наткнулся на целый ряд интерестных видео.
У кого есть смартфоны, берем в руки и скачиваем:
В iPhone
1. Sygic GPS
2. HUDWAY
3. SpeedTracker

В Android
Vision HUD

Или просто забейте в поисковик “HUD” и качаем.
По описанию работает так же как и проектор, только с смартфона.
К сожалению моя машина в ремонте и я не смогу попробовать.
Возможно вам будет в пользу.

Преимущества и недостатки проекторов на лобовое стекло автомобиля

Проекция на лобовое стекло устанавливается на дорогостоящие автомобили бизнес-класса, такие как BMW, Mercedes, Audi, Bentley. Опция транслирует детально проработанное изображение и позволяет водителю не отвлекаться во время езды.

Еще статьи:  Кодовые фразы подсознания

Описание проекции

Проекционный дисплей на лобовое стекло может быть установлен в каждом автомобиле. Для подключения используются:

  • заводской прикуриватель;
  • OBD-разъем;
  • компьютерный блок управления двигателем.

Проекция скорости на стекле не заставляет водителя отвлекаться от дороги и искать стрелку спидометра.

Приятным дополнением станет встроенный датчик GPS, который контролирует ограничение скоростного режима на каждом участке дороги и предупреждает владельца о превышении красным цветом, миганием или звуковым сигналом.

Спидометр автоматически появляется при запуске автомобиля. В продаже встречаются системы с наличием навигатора, тахометра, датчика температуры двигателя и указанием расхода топлива.

Как работает и что для этого нужно

HUD-проектор питается от бортовой сети автомобиля и включается при повороте ключа зажигания. Существуют версии для смартфона, в которых показания отражены зеркально, однако при правильном расположении на центральной консоли индикация отражается и работает корректно.

Выбирая проектор на лобовое стекло HUD, нужно учитывать следующие факторы:

  • уклон щитка;
  • яркость выдаваемой проекции;
  • наличие штатного крепежа или силиконового коврика в комплекте;
  • вид подключения.

Старые автомобили не оснащены компьютерами и CAN-шиной с диагностическим разъемом. В таком случае показания скорости можно передавать с помощью мобильного телефона или планшетного компьютера с GPS приемником. Для Андроида существует множество приложений, которые предлагают разные стили оформления и режимы работы.

Работа системы зависит от качества продукции и способа подключения. Не все аппараты способны выдать четкую реакцию на резкое увеличение скорости или оборотов двигателя. Это зависит от мощности установленного процессора и встроенного алгоритма обработки данных.

Виды проекторов

Проекторы на лобовое стекло автомобиля делятся на несколько основных видов:

  • мультимедийный;
  • классический;
  • проектор с функцией навигатора;
  • со встроенным регистратором.

Модели отличаются внешним оформлением, размером, типом подключения, функционалом и углом обзора.

Мультимедийные варианты дополнительно оснащаются звуковым сигналом и возможностью регулировать стрелку спидометра, яркость экрана, громкость оповещении, индикацию скоростного режима.

Классические аппараты можно установить в большинство автомобилей. У них компактный корпус, приятный внешний вид и детализированное проецирование данных. К минусам можно отнести отсутствие регулировок силы света, изменения угла индикации на стекло. Проекция с минимальными показаниями — самый дешевый вариант.

Проектор с навигатором — самый дорогостоящий и большой по размеру аппарат. Данные передаются на ветровое стекло с помощью мощного HUD-дисплея с широким спектром регулировок и опций. Данные от спутников принимаются через встроенный GPS-модуль, обрабатываются центральным процессором и проецируются перед водителем. Важный фактор — требуется полное отсутствие лишних предметов в месте установки, которые могут существенно ухудшать прием.

Модели с встроенным регистратором очень полезны для автомобиля. Камера записывает все происходящее во время движения на носитель, который в любое время можно извлечь и просмотреть на компьютере. Аппарат может пригодиться при случайном ДТП и избавить от лишних разбирательств.

Аппараты, которым стоит доверять:

В качестве временного решения подойдет обычный смартфон. Приложение для проекции можно скачать в официальном магазине операционных систем iOS или Android. Такой проектор спидометра сложно использовать на постоянной основе, так как гаджет постоянно придется забирать с собой при выходе из салона автомобиля.

Преимущества и недостатки

Проектор скорости на лобовое стекло набирает широкую популярность среди автовладельцев из-за следующих факторов:

  • чтобы посмотреть скорость на лобовом стекле, не нужно отвлекаться от дороги;
  • простая установка большинства моделей, которая не занимает много времени;
  • возможность использования опции в регионах с холодным и теплым климатом;
  • эффектная визуальная составляющая.

К минусам относятся:

  • высокая стоимость моделей с навигацией и камерой;
  • появление лишних проводов при подключении через прикуриватель или диагностическую колодку;
  • ухудшение детализации из-за грязного стекла или при появлении сколов, царапин.

Чтобы установить проектор на лобовое стекло своими руками:

  1. Тщательно отмыть стекло.
  2. Протереть место монтажа.
  3. Положить удерживающий коврик или приклеить аппарат на специальные присоски.
  4. Подключить кабель питания в прикуриватель или колодку диагностики.
  5. Включить устройство.
  6. Приклеить вспомогательную пленку в месте передачи индикации на стекле.

Пленка преломляет солнечные лучи, исключает появление бликов, а также значительно повышает уровень детализации данных.

Для монтажа прибора, который подключается к проводке от ЭБУ, следует обратиться на станцию. Самостоятельное вмешательство в блоки управления автомобилем может нанести серьезный урон и повредить бортовую сеть. Считывая данные напрямую с компьютера, центральный процессор быстрее обрабатывает информацию и выдает мгновенные результаты.

Самостоятельно устанавливая проекцию, следует позаботиться о качественной прокладке кабеля питания. Это улучшит внешний вид центральной консоли и защитит аппарат от случайного замыкания или обрыва контактов.

Автор статьи: Татьяна Ефимова

Позвольте представиться. Меня зовут Татьяна. Я уже более 8 лет занимаюсь психологией. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные задачи. Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю необходимую информацию. Перед применением описанного на сайте всегда необходима ОБЯЗАТЕЛЬНАЯ консультация с профессионалами.

Обо мнеОбратная связь
Оценка 5 проголосовавших: 3
ПОДЕЛИТЬСЯ

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
